Сварочный аппарат ROBU W 630

Диапазон сварки 315-355-400-450-
500-560-630 мм
Напряжение 380 В±10%
Мощность 12,2 кВт
Частота 50 Гц
Масса нетто 540 кг

ОСНОВНЫЕ УЗЛЫ ROBU W 630

Центратор

Усиленная конструкция центратора обеспечивает надежную фиксацию труб и соединительных деталей.
Станина центратора изготовлена из прочной стали, укреплена ребрами жесткости и не подвержена деформациям.
Хомуты и вкладыши - литые, выполнены из алюминиевого сплава с высокими прочностными характеристиками. Конец одной трубы фиксируется в двух неподвижных хомутах, конец другой - в двух подвижных, которые приводятся в движение вдоль оси центратора поворотной ручкой через червячный механизм. Вкладыши с регулировкой силы фиксации исключают проскальзывание трубы.

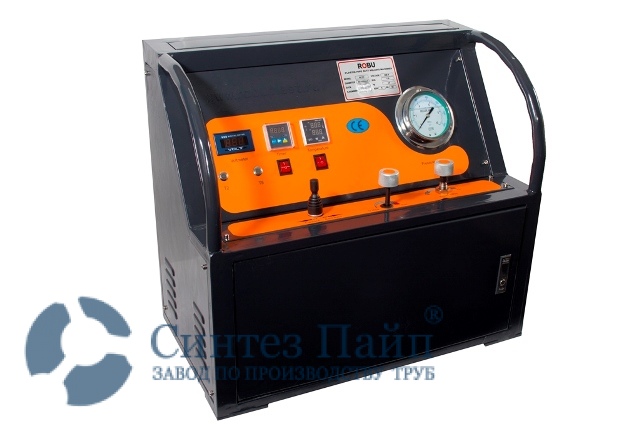

Гидропривод с блоком управления

Сводит и разводит зажимы. Защищен от загрязнений.
Оснащен электрическим щитом для подключения нагревательного элемента и торцевателя с электроприводом, а также манометром с глицерином, защитным выключателем и пультом управления.
Обеспечивает постоянное давление до 140 бар даже при выключенном гидравлическом насосе.

Напряжение, В:
Мощность, кВт:
Частота, Гц:
Давление max, Бар:

380
1,5
50
0-140

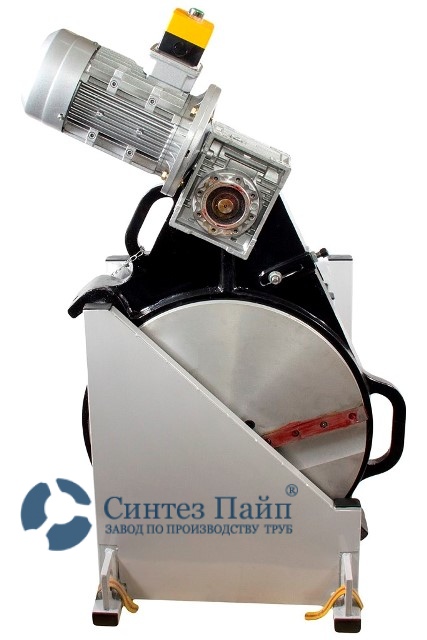

Торцеватель с электроприводом

Закрытый корпус и надежно посаженные торцующие диски обеспечивают точность торцовки труб. Стружка удаляется наружу.
Оснащен фиксатором рабочего положения.
Контролируется пультом управления, расположенным на гидроприводе.
Поставляется с запасным комплектом торцующих ножей.

Напряжение, В:
Мощность, кВт:
Частота, Гц:

380
1,5
50

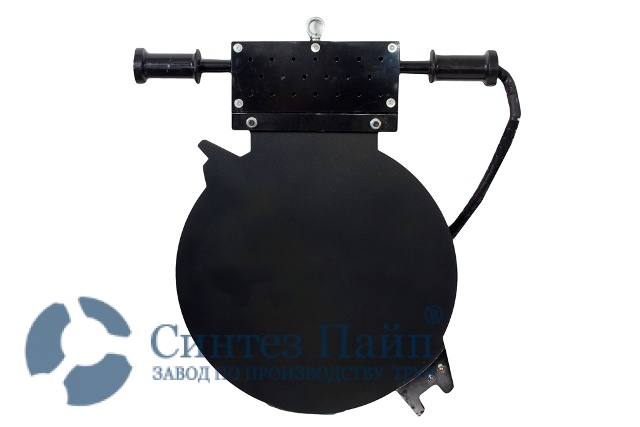

Нагреватель

Быстро сменяемые специальные пластинки Электронная регулировка и поддержание заданной температуры.
Равномерное распределение температуры по всей поверхности нагревательного элемента.
Специальное покрытие предотвращает прилипание.

Напряжение, В:
Мощность, кВт:
Частота, Гц:
t°max, °С:

380
9,2
50
270

АКСЕССУАРЫ ДЛЯ ROBU W 630

Гидравлические шланги

Гибкие гидравлические шланги оснащены герметичными быстроразъемными муфтами с обоих концов для подключения к позиционеру и гидроагрегату с блоком управления.

Количество, шт.:
Длина, м:

2
3,0

Съемные алюминиевые вкладыши

Материал - алюминий. Для каждого диаметра съемных вкладышей используются разные длины крепежных болтов, что обеспечивает безопасность при эксплуатации сварочной машины.

Диаметры вкладышей в комплекте, мм:

315, 355,
400, 450,
500, 560

Фланцевый адаптер (не входит в стандартную комплектацию, поставляется по заказу)

Для сварки коротких втулок под фланец.

Диаметры втулок, мм

315-630

Контейнер

Для хранения и транспортировки нагревательного элемента и торцевателя.
Служит для нагревательного элемента теплоизолятором.

Комплект инструментов

Гаечный ключ для удобства фиксации зажимов позиционера.
Шестигранник для фиксации болтов на съемных вкладышах.
Болты для крепления съемных вкладышей к основному зажиму.
Инструменты транспортируются в специальном переносном ящике.

ПРОТОКОЛИРОВАНИЕ ROBU W 630

Для осуществления автоматического контроля и соблюдения всего цикла сварки на аппарате ROBU W 630 используется разработанный специально для сварочных аппаратов ROBU блок протоколирования "Рубин". Для его подключения на рабочей панели гидроблока имеется отдельное гнездо. После подключения блок протоколирования сам устанавливается, для начала работы необходимо в меню блока указать марку сварочного аппарата, в данном случае ROBU W 630.

Примечание: блок протоколирования "Рубин" подходит ко всей линейке гидравлических сварочных аппаратов ROBU. Один блок протоколирования может параллельно использоваться на нескольких аппаратах.

ОБЩАЯ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ROBU W 630

Вес комплекта сварочной машины без упаковки

540 кг

Рабочее напряжение / количество фаз

380 В / 3 фазы

Суммарная мощность сварочной машины

15,9 кВт

Рекомендованная мощность генератора (из расчета: суммарная мощность сварочной машины +30%)

не менее 12,7 кВт

ТРАНСПОРТИРОВОЧНАЯ ИНФОРМАЦИЯ ДЛЯ ROBU W 630

Количество мест

3 места

Размеры каждого упакованного места

1,43х1,05х1,00 м (1,5 м3)

1,4х1,09х0,65 м (0,99 м3)

0,74х0,5х0,45 м (0,17 м3)

Вес комплекта сварочной машины с упаковкой

610 кг

ГАРАНТИЯ ДЛЯ ROBU W 630

Мы предоставляем на данный аппарат 1 год полной гарантии

+ по истечении данного срока 2 года бесплатного обслуживания.

Комплектация сварочного аппарата ROBU W 630
Центратор 630 мм
Торцеватель с электроприводом
Нагреватель
Футляр
Гидроагрегат с электрическим блоком для подключения нагревателя и торцевателя
Гидравлические шланги с быстроразъемными соединениями
Вкладыши Ø 315, 355, 400, 450, 500, 560 мм
Набор крепежных болтов для вкладышей 315-560 мм
Набор инструментов в футляре
Ножи запасные
Стоимость 660 000 рублей

ОСОБЕННОСТИ ДЛЯ ROBU W 630

ROBU W 630 производится совместно с немецкими инженерами. Аппарат сочетает в себе высокое немецкое качество, эргономику, профессиональную и точную сборку.

Станина изготовлена из очень прочного, при этом не тяжелого металла, укрепплена ребрами жесткости. Это защищает ее от деформации, перегибов при вибрациях, возникающих от постоянного торцевания труб.

Хомуты аппарата ROBU W 630 - литые, увеличенной ширины, усиленные ребрами жесткости. Ни при каких обстоятельствах они не изогнутся и не лопнут.

Станица оснащена гидроцилиндрами большого диаметра, что обеспечивает плавный контролируемый ход хомутов по штоку, без скачков, и лучшее удержание давления сжатия в нужный момент.

Блок протоколирования не встроен в гидростанцию. Для него есть отдельное гнездо на панели управления. Это огромное удобство и экономия средств при переходе от воды к газу и наоборот.

Гидростанция ROBU W 630 закрыта кожухом из прочного металла, что надежно защищает весь гидравлический блок от опасности быть поврежденным и выведенным из строя ударов падающего предмета, а также от попадания влаги и механических загрязнений.

Защита всей электросистемы от неправильного подключения фаз. Аппарат не выйдет из строя.

ROBU W 630 имеет полную комплектацию, включающую кроме центратора, торцевателя, нагревателя и гидроблока с электрошкафом полный набор вкладышей и комплект запасных двухсторонних ножей торцевателя.

ROBU W 630 бесплатно доставляется по России.

Гарантия на аппарат ROBU W 630 - 1 год полной гарантии

+ по истечении данного срока 2 года бесплатного обслуживания.

Специалиированный сервисный центр в г. Казань.

Все разъемы под штекеры на аппаратах ROBU - так называемые "авиаразъемы" с двойным креплением и защитой от изломов

Быстроразъемные соединения закрытого типа. Исключают засорение гидросистемы механическим мусором.
