Каталог гофрированных труб в Казани

– Скачать прайс-лист


– Скачать техническое описание

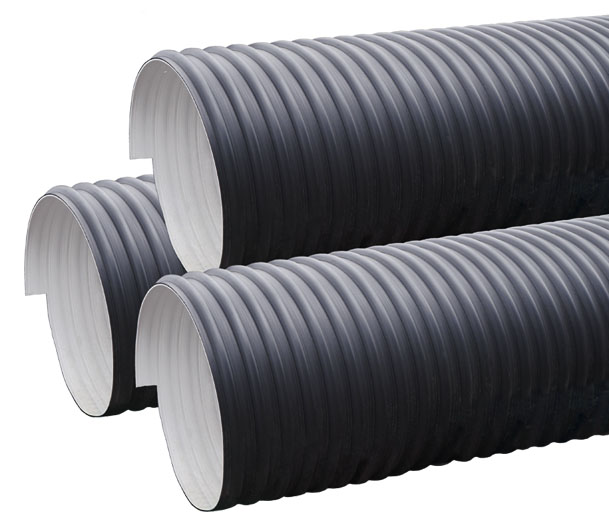

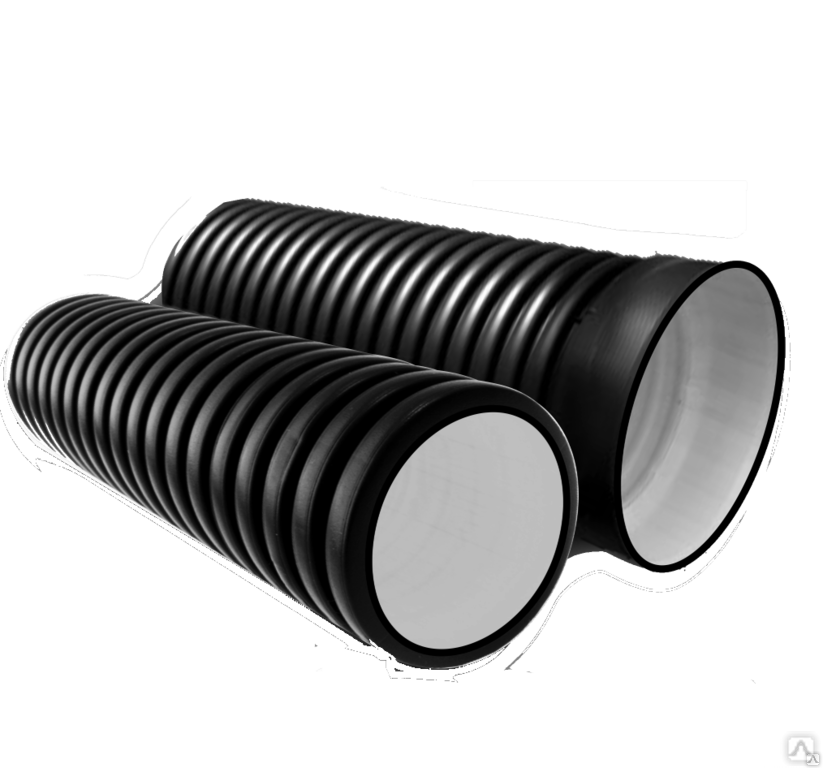

Жесткие гофрированные двустенные трубы

Отличительные особенности:

  • поставляются в отрезках (6 метров);
  • повышенная прочность труб;
  • увеличенная толщина внутренней стенки;

Рекомендуется использовать:

  • при укладке в безнапорной канализации;
  • при укладке кабельной канализации в стесненных городских условиях;
  • при укладке в трубах тяжелого кабеля;
  • при блочной укладке труб.

Номенклатура:

Наружный Ø, мм Внутренний Ø, мм Длина, м Толщина внутренней стенки не менее, мм
90 77 6 0,7
110 94 6 0,8
160 137 6 1
200 172 6 1,2

Основные характеристики:

Материал Внешняя стенка-ПНД, внутренняя стенка-ПНД
Технические условия ТУ 2248-019-47022248-2015
Климатическое исполнение Для прокладки в невоздушной среде (грунт, бетон) по ГОСТ 15150-69
Степень защиты IP55/66 по ГОСТ 14245-96
Температура монтажа от - 40°С до + 90°С
Температура эксплуатации от - 55°С до + 90°С
Цвет Внешняя стенка – синяя, чёрная (код с буквой – "А"). Внутренняя стенка – белая

Прочность

Наружный Ø, мм Усилие сжатия на 0,3 м. при 5% деформации (не менее), Н Кольцевая жесткость (не менее), кПа* Усилие сжатия на 0,3 м. при 5% деформации (не менее), Н Кольцевая жесткость (не менее), кПа*
90 - - 980 12
110 - - 1030 12
160 770 6 1020 8
200 960 6 1280 8

* - согласно ISO 9969:1994

При объеме заказа более 3000 метров допускается:

  • изготовление труб со стенками необходимого цвета;
  • изготовление труб с измененным показателем кольцевой жесткости.

Комплектация:

  • Каждая труба укомплектована соединительной муфтой и 2 уплотнительными кольцами;
  • По желанию заказчика партия двустенных труб снабжается паспортом качества.

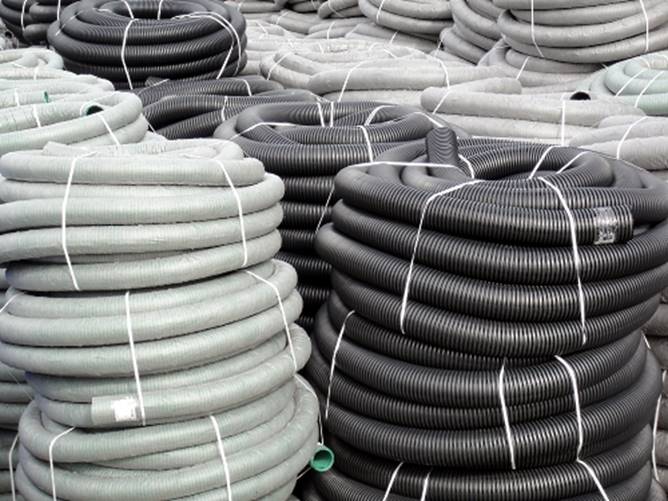

Дренажные трубы

Особенности:

  • Наружный диаметр - 90, 110, 160, 200 мм;
  • Конструкция - одностенные и двустенные (наружный слой - гофрированный, внутренний слой - гладкий);
  • Класс жесткости (кольцевая жесткость) - SN8, SN6 и SN4;
  • Материал – полипропилен, полиэтилен;
  • Упаковка - в отрезках, бухтах.

В ассортименте представлены трубы без геотекстиля и с геотекстилем.


Преимущества использования:

Надежность

  • Срок службы более 50 лет
  • Высокая сейсмостойкость
  • Химическая стойкость к агрессивным средам

Легкость монтажа

  • Высокая скорость монтажа (длина в бухте от 35 до 50 м)
  • Малый вес
  • Гибкость и эластичность даже при низких температурах

Безопасность и экология

  • Не выделяют в окружающую среду токсичных веществ
  • Не оказывают вредного воздействия на организм человека

Сферы применения

Ландшафтный дизайн и сельское хозяйство. Организация дренажных систем на садовых и дачных участках. Дренаж сельскохозяйственных земель.

Строительство зданий и транспортной инфраструктуры. Дренаж фундаментов, подземных сооружений. Дренаж транспортных сооружений.

Строительство спортивных сооружений. Организация дренажных систем на профессиональных спортивных площадках.


Дренажные трубы, класс Sn8

Область применения:

Дренажные системы, работающие в зонах с большими статистическими и динамическими нагрузками, например, при строительстве автомобильных и железных дорог, аэродромов, промышленных объектов и т.п. Защита зданий и сооружений от подтопления грунтовыми водами (дренаж фундаментов, подвалов, цокольных этажей и т.п.).

Отличительные особенности:

  • Повышенная прочность труб (устойчивы к максимальным нагрузкам);
  • Глубина заложения до 6 метров;
  • Гладкая внутренняя поверхность из ПВД обладает водоотталкивающими свойствами (существенно увеличивается пропускная способность и уменьшается отложение ила, песка, извести);
  • Поставляются в отрезках и бухтах (простота транспортировки и монтажа);
  • Малый вес (простота транспортировки и монтажа);
  • Химическая стойкость к агрессивным средам.

Технические характеристики

Материал ПП (полипропилен)
Технические условия ТУ 2248-015-12967397-2015
Перфорация 360°
Геотекстиль Геотекс, Дорнит
Температура эксплуатации от - 40 °С до + 90 °С
Цвет внешняя стенка – синяя, черная
внутренняя стенка – белая
Комплектация Каждый отрезок или бухты укомплектованы соединительной муфтой и 2-мя уплотнительными кольцами
Минимальный радиус изгиба 8 диаметров

Номенклатура

Наружный диаметр D, мм Внутренний диаметр d, мм Длина отрезков L, м Усилие сжатия на 0,3 п.м. при 5% перфорации, Н Кольцевая жёсткость*, кПа
90 76 50/6 540 8
110 91 50/6 680 8
160 137 50/6 960 8
200 172 35/6 1100 8


Дренажные трубы, класс Sn6.

Область применения:

Защита зданий и сооружений от подтопления грунтовыми водами (дренаж фундаментов, подвалов, цокольных этажей и т.п.). Организация дренажных систем на профессиональных спортивных площадках (футбольные поля, гольф поля и т.д.). Отведение грунтовых, дождевых и паводковых вод с полей, пахотных земель, с садовых и дачных участков.

Отличительные особенности:

  • Высокая прочность труб (устойчивы к внешним нагрузкам);
  • Глубина заложения до 4 метров;
  • Гладкая внутренняя поверхность из ПВД обладает водоотталкивающими свойствами (существенно увеличивается пропускная способность и уменьшается отложение ила, песка, извести);
  • Поставляются в бухтах (простота транспортировки и монтажа);
  • Малый вес (простота транспортировки и монтажа);
  • Химическая стойкость к агрессивным средам.

Технические характеристики

Материал ПП (полипропилен)
Технические условия ТУ 2248-015-12967397-2015
Перфорация 360°
Геотекстиль Геотекс, Дорнит
Температура эксплуатации от - 40 °С до + 90 °С
Цвет внешняя стенка – синяя, черная
внутренняя стенка – белая
Комплектация Каждый отрезок или бухты укомплектованы соединительной муфтой и 2-мя уплотнительными кольцами
Минимальный радиус изгиба 8 диаметров

Номенклатура

Наружный диаметр D, мм Внутренний диаметр d, мм Длина отрезков L, м Усилие сжатия на 0,3 п.м. при 5% перфорации, Н Кольцевая жёсткость*, кПа
90 76 50/6 410 6
110 91 50/6 550 6
160 137 50/6 720 6
200 172 35/6 900 6


Дренажные трубы, класс Sn4

Область применения:

Отведение грунтовых, дождевых и паводковых вод с полей, пахотных земель, с садовых и дачных участков, где отсутствует движение автотранспорта. Не рекомендуется использовать для защиты зданий и сооружений из-за недостаточной устойчивости к внешним нагрузкам.

Отличительные особенности:

  • Глубина заложения до 2 метров;
  • Одностенные (гофрированная внутренняя поверхность);
  • Поставляются в бухтах (простота транспортировки и монтажа);
  • Малый вес (простота транспортировки и монтажа);
  • Химическая стойкость к агрессивным средам.

Технические характеристики

Материал ПП (полипропилен)
Технические условия ТУ 2248-015-12967397-2015
Перфорация 360°
Геотекстиль Геотекс, Дорнит
Температура эксплуатации от - 40 °С до + 90 °С
Цвет внешняя стенка – синяя, черная
внутренняя стенка – белая
Комплектация Каждый отрезок или бухты укомплектованы соединительной муфтой и 2-мя уплотнительными кольцами
Минимальный радиус изгиба 8 диаметров

Номенклатура

Наружный диаметр D, мм Внутренний диаметр d, мм Длина отрезков L, м Усилие сжатия на 0,3 п.м. при 5% перфорации, Н Кольцевая жёсткость*, кПа
90 76 50/6 270 4
110 91 50/6 330 4
160 137 50/6 480 4
200 172 35/6 600 4

Ливневая канализация

Область применения:

Отведение талой и дождевой воды от фундаментов зданий, подземных сооружений, дорожных покрытий и газонных насаждений.

Отличительные особенности:

  • Без перфорации;
  • Высокая кольцевая жесткость;
  • Глубина заложения до 4 метров;
  • Гладкая внутренняя поверхность обладает водоотталкивающими свойствами (существенно увеличивается пропускная способность и уменьшается отложение ила, песка, извести);
  • Поставляются в бухтах (простота транспортировки и монтажа);
  • Малый вес (простота транспортировки и монтажа);
  • Химическая стойкость к агрессивным средам.

Технические характеристики

Материал ПНД (полиэтилен низкого давления) ПВД (полиэтилен высокого давления) ПП (полипропилен)
Технические условия ТУ 2248-015-12967397-2015
Перфорация 360°
Геотекстиль Геотекс, Дорнит
Температура эксплуатации от - 40 °С до + 90 °С
Цвет внешняя стенка – синяя, черная
внутренняя стенка – белая
Комплектация Каждый отрезок или бухты укомплектованы соединительной муфтой и 2-мя уплотнительными кольцами
Минимальный радиус изгиба 8 диаметров

Номенклатура

Наружный диаметр D, мм Внутренний диаметр d, мм Длина отрезков L, м Усилие сжатия на 0,3 п.м. при 5% перфорации, Н Кольцевая жёсткость*, кПа
90 76 50/6 540 8/6
110 91 50/6 680 8/6
160 137 50/6 720 8/6
200 172 35/6 900 8/6

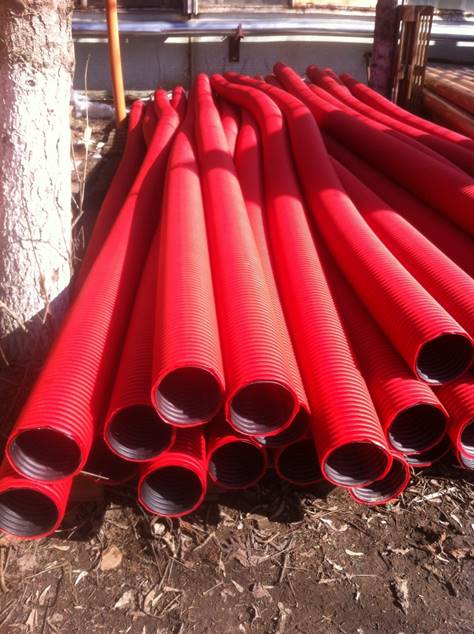

Электротехнические трубы

Отличаются повышенной кольцевой жесткостью, гладкой внутренней поверхностью и рекомендуются к использованию при прокладке в блочной кабельной канализации, при укладке силовых кабелей больших сечений, а также на участках с высокой динамической нагрузкой.

Назначение:

Жесткие двустенные электротехнические трубы предназначены для защиты кабеля от механических повреждений и агрессивного воздействия окружающей среды.

Условия монтажа:

Монтаж труб должен осуществляется непосредственно в грунт или замоноличенно внутри бетонных (ж/бетонных) изделий.

Рекомендуется использовать на участках с высокой нагрузкой (под автомобильными и ж/д дорогами и т.п.) при блочной укладке труб.

Отличительные особенности:

  • поставляются в отрезках (6 метров) или бухтах 50/100 метров;
  • повышенная прочность труб;
  • увеличенная толщина внутренней стенки;
  • минимальный радиус изгиба – 40 диаметров.

Рекомендуется использовать:

  • на участках с высокой нагрузкой (под автомобильными и ж/д дорогами и т.п.);
  • при укладке кабельной канализации в стесненных городских условиях;
  • при укладке в трубах тяжелого кабеля;
  • при блочной укладке труб.

Основные характеристики

Материал ПНД (полиэтилен низкого давления)
Технические условия ТУ 2248-015-12967397-2015
Климатическое исполнение для прокладки в невоздушной среде (грунт, бетон) по ГОСТ 15150-69
Степень защиты IP44/55/66 по ГОСТ 14254-96
Температура монтажа от - 40 °С до + 90 °С
Температура эксплуатаци от - 40 °С до + 90 °С
Цвет внешняя стенка – красная
внутренняя стенка – желтая
Комплектация каждый отрезок или бухта укомплектованы соединительной муфтой и 2-мя соединительными кольцами

Прочность

Наружный диаметр D, мм Внутренний диаметр d, мм Кольцевая жёсткость*, кПа
110 94,5 12
160 136 8
200 171 8

* - согласно ISO 9969:1994

Преимущества

Надежность кабельной трассы:

  • Срок службы более 50 лет (возможность прокладки резервных каналов)
  • Высокая степень защиты от влаги (прокладка во влажных грунтах)
  • Высокая сейсмостойкость (прокладка в подвижных грунтах)
  • Химическая стойкость труб к агрессивным средам

Легкость проектирования:

  • Наличие необходимого комплекта нормативно-технической документации
  • Наличие системы позволяющей строить кабельные трассы любой сложности

Легкость монтажа:

  • Широкий выбор аксессуаров
  • Отсутствует необходимость использования специализированного оборудования
  • Не требуется специальный транспорт для перемещения труб по строительной площадке

Простота эксплуатации кабельной трассы:

  • Возможность ввода кабелей и их замены в любое время после окончания строительства без проведения земляных работ

Удешевление проекта:

  • По сравнению с асбестоцементной трубой за счет легкости монтажа, простоты эксплуатации и срока службы более 50 лет
  • По сравнению с гладкой полиэтиленовой трубой за счет более низкой стоимости двустенных труб (при сопоставимой кольцевой жесткости).

Сферы применения

  • Электроснабжение. Строительство кабельной канализации. Защита кабеля при прокладке в местах вероятных механических повреждений, во влажных и подвижных грунтах.
  • Телекоммуникации. Строительство многоканальных магистральных и местных линий связи. Создание мультиканалов путем затяжки малых гибких двустенных труб в жесткие двустенные трубы больших диаметров.
  • Транспортная инфраструктура. Строительство кабельной канализации вдоль нефте-газопроводов, автомобильных и железных дорог, под взлетно-посадочными полосами аэропортов.
  • Коммунальное хозяйство. В качестве альтернативы использованию бронированного кабеля в распределительных сетях наружного освещения, наружной рекламы и т.п.
  • Монолитное строительство. В качестве образующего канала для силовой и информационной проводки Указанные сферы являются лишь очевидными и не перекрывают все возможные области применения двустенных труб.
