Гофрированные трубы КОРСИС (KORSIS)
– Скачать прайс-лист
– Скачать техническое описание
Гофрированные трубы КОРСИС предназначены для безнапорных систем водоотведения, хозяйственно-бытовой и ливневой канализации, водостоков, сброса промышленных вод.
Используются при подземной прокладке на глубине до 15 м. При этом минимальная глубина заложения должна составлять не менее 1 м.
Трубы линейки КОРСИС | КОРСИС SN8![]() |
КОРСИС SN10![]() |
КОРСИС ПРО SN16![]() |
КОРСИС ПРО SN8![]() |
КОРСИС ЭКО SN +/-8![]() |
Нормативная документация | ТУ 2248-001-73011750-2013 ГОСТ Р 54475-2011 |
ТУ 2248-031-73011750-2014 Требования выше ГОСТ |
ТУ 2248-001-73011750-2013 ГОСТ Р 54475-2011 |
ТУ 2248-001-73011750-2013 ГОСТ Р 54475-2011 |
ТУ 2248-027-73011750-2013 Требования ниже ГОСТ |
Материал труб | ПЭ | ПЭ | ПП | ПП | Вторичный ПЭ |

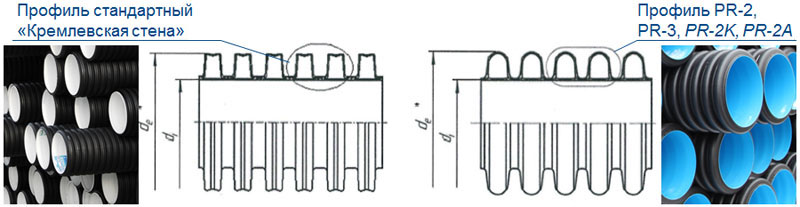

Тип профиля | ![]() |
||||
Комплектация и упаковка | ПЭ литьевая муфта КОРСИС OD/ID, уплотнительные кольца соотвестсвующего профиля Отрезки с приваренными раструбами по 6 и 12 метров. Для КОРСИС ПРО отрезки с приварными раструбами по 6 метров (отрезки по 12 метров — под заказ) |
||||
Рабочая температура | от 0 до 40°С | от 0 до 40°С | от 0 до 95°С | от 0 до 95°С | от 0 до 40°С |
Расширенный температурный диапазон для монтажа | от -40°С до +60°С | от -40°С до +60°С | от -20°С до +60°С | от -20°С до +60°С | от -20°С до +60°С |
Прайс | Равный | +20-25% к SN8 | Равный | -50% от SN8 |
Типоразмеры
Типоразмеры по номинальному наружному диаметру OD | ||
Наружный диаметр, мм | Внутренний диаметр, не менее(справочно) | Наружный диаметр приварного раструба, des |
110 | 91 | ![]() |
160 | 136 | |
200 | 171 | |
250 | 213 | |
315 | 271 | 336 |
400 | 343 | 430 |
500 | 427 | 535 |
630 | 535 | 665 |
800 | 687 | 846 |
1000 | 851 | 1052 |
1200 | 1030 | 1265 |
Типоразмеры по номинальному внутреннему диаметру ID | ||
Внутренний диаметр, мм | Наружный диаметр (справочно) | Наружный диаметр приварного раструба, des |
200 | 225 | - |
300 | 364 | - |
400 | 487 | 556 |
500 | 603 | 670 |
600 | 720 | 805 |
800 | 964 | 1035 |
1030 | 1200 | 1265 |
Преимущества использования
- Трубопроводы КОРСИС изготавливаются из полиэтилена — полимера, характеризующегося высокой ударопрочностью даже при низких температурах. КОРСИС ПРО производятся из специальных марок полипропилена, также достаточно ударопрочным и стойким к высокотемпературным сбросам. Оба полимера отличаются высокой химической стойкостью и лучшим сопротивлением истиранию по сравнению с многими другими материалами;
- Высокая кольцевая жесткость при малом весе трубы, как за счет оптимальной конструкции, так и вследствие применения высокомодульного полиэтилена/полипропилена;
- Быстрый и легкий монтаж: соединение с помощью муфты и уплотнительных каучуковых колец. Специальная форма профиля колец распределяется между гофрами трубы в раструбном соединении и обеспечивает полную герметичность трубопровода;
- Срок службы более 50-ти лет, низкая аварийность и низкая стоимость эксплуатации;
- Универсальность системы: возможность использования широкого ассортимента фитингов, соединения с любым типом труб, в т.ч. из других материалов, колодцы и резервуары любой конструкции (сборные колодцы, колодцы ливневые, колодцы лотковые, колодцы перепадные).
- Превосходное соотношение «цена-качество» по сравнению с трубопроводами из других материалов. Стоимость гофрированных профилированных труб ниже напорных полиэтиленовых труб – более, чем на 30%.
- Трубы КОРСИС и КОРСИС ПРО изготавливаются на заводах Группы ПОЛИПЛАСТИК по ТУ 2248-001-73011750-2013 в соответствии с ГОСТ Р 54475-2011. Приемо-сдаточные испытания проводятся в полном объеме, по методикам международного стандарта ISO 9969-2007 и EN 13476-3.
Монтаж трубопроводов
Трубы КОРСИС и КОРСИС ПРО соединяются с помощью муфты и уплотнительных колец. Если труба оснащена приваренным раструбом, присоединяемая труба оснащается уплотнительным кольцом и стыкуется в раструб.
- Уплотнительное кольцо устанавливают в первую (для труб диаметром 250–1200 мм) или вторую (для труб диаметром 200 мм и менее) впадину между гофрами, причем уплотняющий профиль «язычок» должен быть направлен в сторону ближайшего торца трубы. Указанное положение «язычка» гарантирует эластичное прилегание кольца к муфте по всему периметру и обеспечивает полную герметичность системы.
- Для монтажа соединения края трубы, муфта/раструб и уплотнительное кольцо должны быть предварительно очищены чистой тканью от масла, грунта, песка и прочих загрязнений.
- Перед установкой муфты/раструба ее внутреннюю поверхность также как и наружную поверхность установленного уплотнительного кольца необходимо покрыть силиконовой водоотталкивающей смазкой. В холодное время года рекомендуется использовать густую силиконовую смазку целевого назначения.

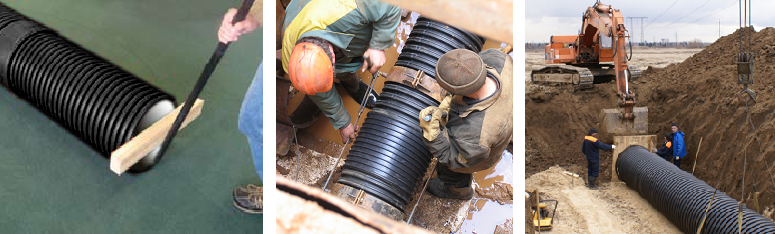

Монтаж осуществляется с помощью простых рычажных устройств.

Установка муфты производится с постоянным и одинаково распределенным усилием вдоль оси. Рекомендуется избегать применения любых ударных воздействий (отбойных молотков и кувалд), которые могут привести к повреждениям муфты и уплотнительного резинового кольца.
