Сварочный аппарат ROBU W 315

Диапазон сварки 63-75-90-110-125-140-160-180-200-
225-250-280-315 мм
Напряжение 220 В±10%
Мощность 4,85 кВт
Частота 50 Гц
Масса нетто 160 кг

ОСНОВНЫЕ УЗЛЫ ROBU W 315

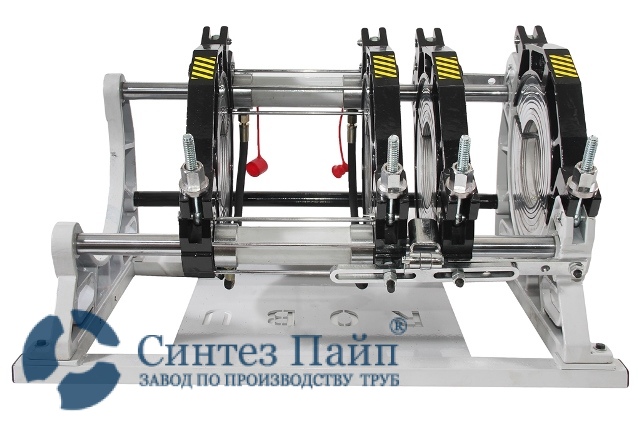

Центратор

Усиленная конструкция центратора обеспечивает надежную фиксацию труб и соединительных деталей.
Станина центратора изготовлена из прочной стали, укреплена ребрами жесткости и не подвержена деформациям.
Хомуты и вкладыши - литые, выполнены из алюминиевого сплава с высокими прочностными характеристиками. Конец одной трубы фиксируется в двух неподвижных хомутах, конец другой - в двух подвижных, которые приводятся в движение вдоль оси центратора поворотной ручкой через червячный механизм. Вкладыши с регулировкой силы фиксации исключают проскальзывание трубы.

Гидропривод с блоком управления

Гидропривод увеличенного запаса прочности и срока службы осуществляет сведение и разведение зажимов на станине. Защищен прочным металлическим кожухом. Подача давления на гидроцилиндры станины происходит через гидравлические шланги, подсоединяемые с помощью быстро-разъемных соединений закрытого типа, исключающих попадание загрязнений в гидросистему. Оснащен манометром.

Напряжение, В:
Мощность, кВт:
Частота, Гц:
Давление max, Бар:

220
0,75
50
140

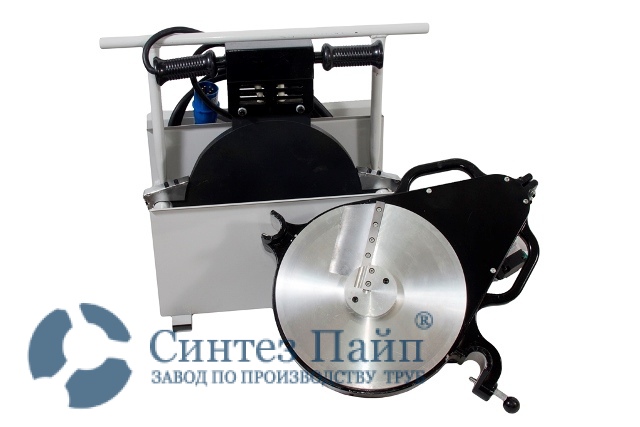

Торцеватель с электроприводом

Закрытый корпус и надежно посаженные торцующие диски обеспечивают точность торцовки труб. Стружка удаляется наружу.
Оснащен фиксатором рабочего положения.
Контролируется пультом управления, расположенным на гидроприводе.
Поставляется с запасным комплектом торцующих ножей.

Напряжение, В:
Мощность, кВт:
Частота, Гц:

220
1,1
50

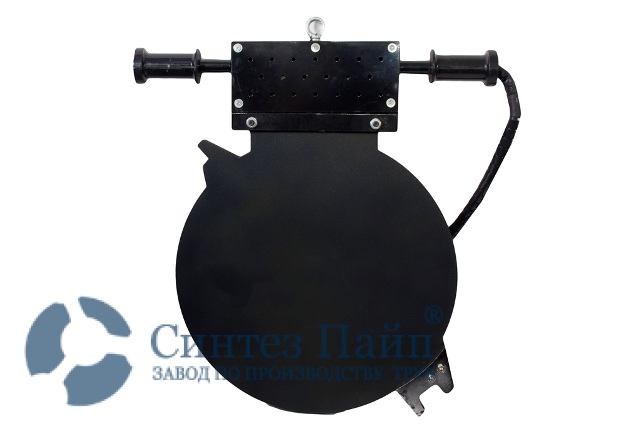

Нагреватель

Быстро сменяемые специальные пластинки Электронная регулировка и поддержание заданной температуры.
Равномерное распределение температуры по всей поверхности нагревательного элемента.
Специальное покрытие предотвращает прилипание.

Напряжение, В:
Мощность, кВт:
Частота, Гц:
t°max, °С

220
3,0
50
270

АКСЕССУАРЫ ДЛЯ ROBU W 315

Гидравлические шланги

Гибкие гидравлические шланги оснащены герметичными быстроразъемными муфтами с обоих концов для подключения к центратору и гидроагрегату с блоком управления.

Количество, шт.:
Длина, м:

2
3,0

Съемные алюминиевые вкладыши

Каждый комплект состоит из 8 полуколец. Для каждого диаметра съемных вкладышей используются разные длины крепежных болтов, что обеспечивает безопасность при эксплуатации сварочной машины.

Вкладыши Ø 63 мм и Ø 75 мм не входят в стандартную комплектацию, поставляются по запросу.

Диаметры вкладышей в комплекте, мм:

90, 110, 125, 140, 160, 180, 200, 225, 250, 280

Фланцевый адаптер (не входит в стандартную комплектацию, поставляется по заказу)

Для сварки коротких втулок под фланец.

Диаметры втулок, мм

63-315

Контейнер

Для хранения и транспортировки нагревательного элемента и торцевателя.
Служит для нагревательного элемента теплоизолятором.

Комплект инструментов

Гаечный ключ для удобства фиксации зажимов позиционера.
Шестигранник для фиксации болтов на съемных вкладышах.
Болты для крепления съемных вкладышей к основному зажиму.
Инструменты транспортируются в специальном переносном ящике.

ПРОТОКОЛИРОВАНИЕ ROBU W 315

Для осуществления автоматического контроля и соблюдения всего цикла сварки на аппарате ROBU W 315 используется разработанный специально для сварочных аппаратов ROBU блок протоколирования "Рубин". Для его подключения на рабочей панели гидроблока имеется отдельное гнездо. После подключения блок протоколирования сам устанавливается, для начала работы необходимо в меню блока указать марку сварочного аппарата, в данном случае ROBU W 315.

Примечание: блок протоколирования "Рубин" подходит ко всей линейке гидравлических сварочных аппаратов ROBU. Один блок протоколирования может параллельно использоваться на нескольких аппаратах.

ОБЩАЯ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ROBU W 315

Вес комплекта сварочной машины без упаковки

160 кг

Рабочее напряжение / количество фаз

220 В / 1 фаза

Суммарная мощность сварочной машины

4,85 кВт

Рекомендованная мощность генератора (из расчета: суммарная мощность сварочной машины +30%)

не менее 6,3 кВт

ТРАНСПОРТИРОВОЧНАЯ ИНФОРМАЦИЯ ДЛЯ ROBU W 315

Количество мест

2 места

Размеры каждого упакованного места

0,99х0,65х0,61 м (0,39 м3)

0,74х0,71х0,66 м (0,35 м3)

Вес комплекта сварочной машины с упаковкой

200 кг

ГАРАНТИЯ ДЛЯ ROBU W 315

Мы предоставляем на данный аппарат 1 год полной гарантии

+ по истечении данного срока 2 года бесплатного обслуживания.

Комплектация сварочного аппарата ROBU W 315
Центратор 315 мм
Торцеватель с электроприводом
Нагреватель
Футляр
Гидроагрегат с электрическим блоком для подключения нагревателя и торцевателя
Гидравлические шланги с быстроразъемными соединениями
Вкладыши Ø 90, 110, 125, 140, 160, 180, 200, 225, 250, 280 мм
Набор крепежных болтов для вкладышей 90-280 мм
Набор инструментов в футляре
Ножи запасные
Стоимость 370 000 рублей

ОСОБЕННОСТИ ДЛЯ ROBU W 315

ROBU W 315 разработан совместно с немецкими инженерами. Аппарат сочетает в себе высокое качество, эргономику, профессиональную и точную сборку.

Станина изготовлена из очень прочного, при этом не тяжелого металла, укреплена ребрами жесткости. Это защищает ее от деформации, перегибов при вибрациях, возникающих от постоянного торцевания труб.

Хомуты аппарата ROBU W 315 - литые, увеличенной ширины, усиленные ребрами жесткости. Ни при каких обстоятельствах они не изогнутся и не лопнут.

Станица оснащена гидроцилиндрами большого диаметра, что обеспечивает плавный контролируемый ход хомутов по штоку, без скачков, и лучшее удержание давления сжатия в нужный момент.

Блок протоколирования не встроен в гидростанцию. Для него есть отдельное гнездо на панели управления. Это огромное удобство и экономия средств при переходе от воды к газу и наоборот.

Гидростанция ROBU W 315 закрыта кожухом из прочного металла, что надежно защищает весь гидравлический блок от опасности быть поврежденным и выведенным из строя ударов падающего предмета, а также от попадания влаги и механических загрязнений.

Защита всей электросистемы от неправильного подключения фаз. Аппарат не выйдет из строя.

ROBU W 315 имеет полную комплектацию, включающую кроме центратора, торцевателя, нагревателя и гидроблока полный набор вкладышей и комплект запасных двухсторонних ножей торцевателя.

ROBU W 315 бесплатно доставляется по России.

Гарантия на аппарат ROBU W 315 - 1 год полной гарантии

+ по истечении данного срока 2 года бесплатного обслуживания.

Специалиированный сервисный центр в г. Казань.

Все разъемы под штекеры на аппаратe ROBU W 315 - так называемые "авиаразъемы" с двойным креплением и защитой от изломов

Быстроразъемные соединения закрытого типа. Исключают засорение гидросистемы механическим мусором.
