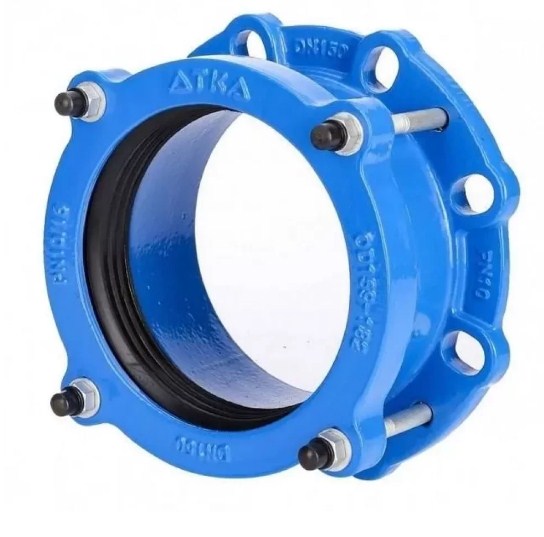

Узел соединительный ПФРК
Место соединение в любой конструкции труб всегда является слабым участком.
На этом участке нарушается однородность системы. Трубопровод предназначен для транспортировки разнообразных видов газов и жидкостей. Проходя по трубам они создают давление на стенки а также происходит теплообмен в результате отличной температуры рабочей среды от окружающей температуры и температуры самого трубопровода. Естественно, эти факторы оказывают губительное влияние на состояние всей системы, и в частности мест соединений.
Наиболее прочно и без лишних трудозатрат можно соединить участки трубопровода с помощью соединительного узла ПФРК, который специально разработан для данных целей.
Композитные материалы, используемые при изготовлении данного узла, позволяют сделать возможным соединение участков труб при больших осевых колебаниях.
В состав узла ПФРК входят следующие элементы:
- Корпус из металла с отверстиями технологического назначения
- Крышка
- Сальник
- Крепежная система
Благодаря использованию в составе узла пластичных материалов достигается максимальная компенсация напряжений, создаваемых трубами при их эксплуатации. Также такие материалы обеспечивают высокий уровень герметизации.
С помощью соединительных узлов проходит быстрый и качественный монтаж участков трубопроводной системы.
DN | Диапазон | Длина болтов, L | Количество болтов | А | Н | Масса, кг |
50 | 59-72 | 130 | 2 | 165 | 78 | 3,5 |
65 | 72-85 | 130 | 2 | 185 | 78 | 3,9 |
80 | 88-103 | 140 | 4 | 185 | 78 | 4,5 |
100 | 109-128 | 140 | 4 | 218 | 78 | 6,0 |
125 | 138-153 | 140 | 4 | 260 | 78 | 7,0 |
150 | 159-182 | 140 | 4 | 272 | 78 | 7,8 |
200 | 218-235 | 140 | 4 | 335 | 78 | 12,0 |
250 | 272-289 | 150 | 6 | 405 | 85 | 14,5 |
300 | 315-332 | 150 | 6 | 430 | 85 | 18,5 |
