Неразъёмные соединения ПЭ/сталь

– Скачать прайс-лист


Неразъемное соединение полиэтилен – сталь представляет собой монтаж двух труб, одна из которых металлическая, а другая полиэтиленовая, при этом их диаметры и толщины стенок должны быть идентичными. Данный вид соединения используется в газопроводных, водопроводных и канализационных системах при необходимости выполнить присоединение металлической трубы к пластиковой или наоборот.

Неразъемные соединения полиэтилен-сталь также используются для врезки трубопроводной арматуры в трубопровод и осуществлении отводов трубы из одного вида материала в другой. Место объединения участков трубопровода не нуждается в особенных условиях, поэтому его можно разместить в грунте без колодца, также как и всю трубопроводную систему.

В результате сварки патрубка из металла и пластика и получается соединение типа полиэтилен-сталь. Геометрические характеристики соединяемых труб ограничены в соответствии с ТУ 863 24344 2009 для газопроводов, а также ТУ 2248 001 863 24344 2009 для трубопроводов напорных. Показатель давления для напорного трубопровода типа ПЭ 80 не должен превышать 1.25 МПа, для ПЭ-100 – 1.6 МПа, а для газопроводов это значение должно находится в пределах 1 МПа для ПЭ-100 и 0.64Мпа для ПЭ-80.

На сегодняшний день в строительстве напорных полиэтиленовых трубопроводов широкое применение находят неразъемные соединения (переходы) полиэтилен-сталь производства Синтез Пайп.

Описание неразъемных соединений

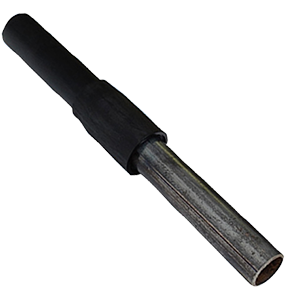

Неразъемное соединение (переход) полиэтилен-сталь для напорных трубопроводов представляет собой изделие, в котором герметично соединены между собой отрезок стальной трубы и отрезок полиэтиленовой трубы

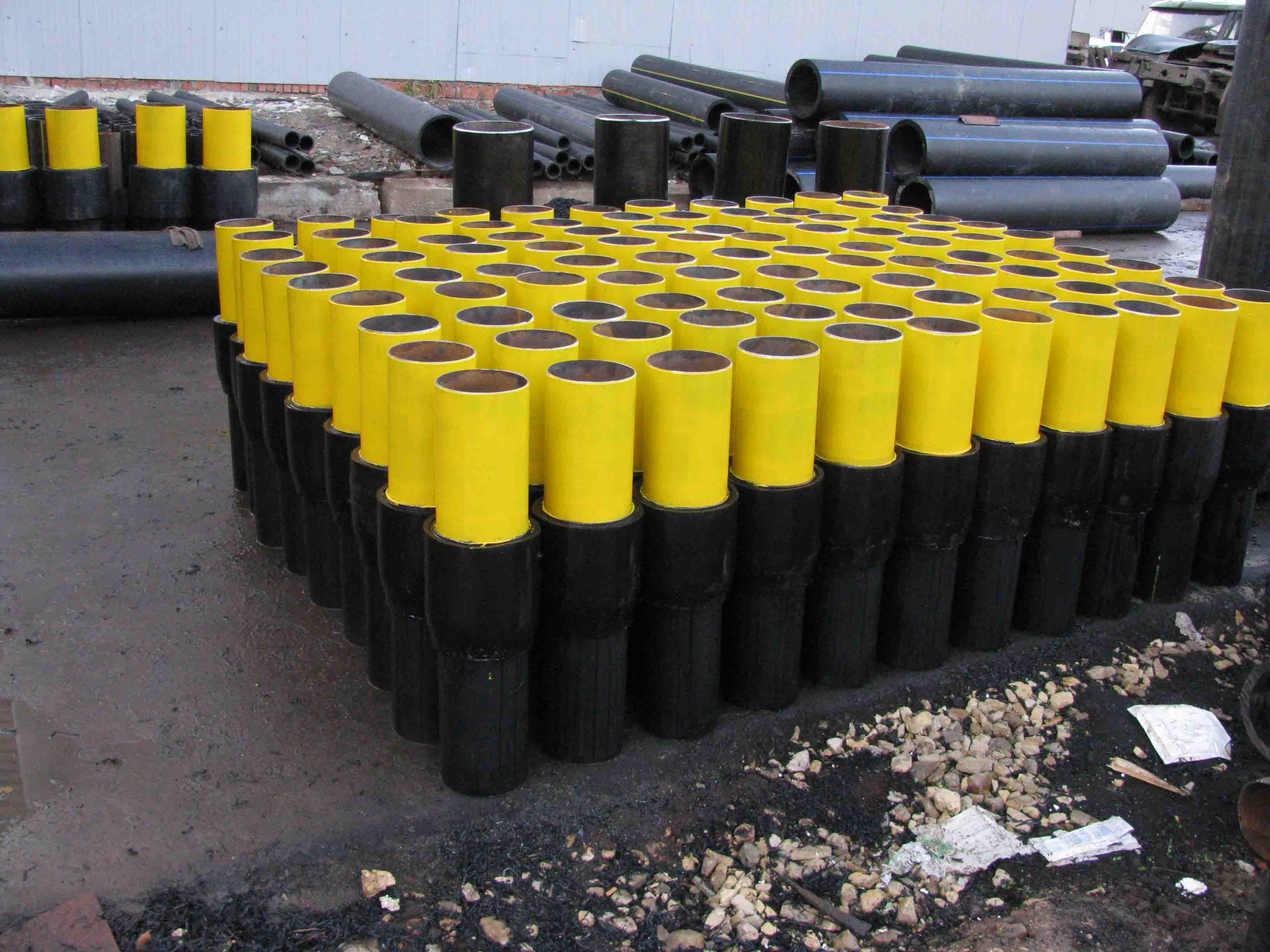

Производство переходов полиэтилен сталь

Уникальная технология соединения полиэтиленовой и стальной трубы обеспечивает необходимую прочность и герметичность соединения, что позволяет применять неразъемные соединения (переходы) полиэтилен-сталь на самых ответственных участках полиэтиленовых трубопроводов.

Компания «Синтез Пайп» может гарантировать качество производимых неразъемных соединений (переходов) полиэтилен-сталь благодаря использованию оригинального оборудования, квалифицированным аттестованным специалистам и лабораторным испытаниям каждой партии выпускаемой продукции.

Преимущества переходов пэ сталь перед бортовыми втулками

Как известно, подземные полиэтиленовые трубопроводы в процессе эксплуатации подвергаются различным компенсационным нагрузкам (удлинениям или сжатиям). «Слабыми звеньями» при таком виде нагрузок являются полиэтиленовые бортовые втулки. Полиэтиленовый бурт втулок часто не выдерживает напряжения и рвется в месте его контакта со стальным фланцем. Данный фактор повлиял на то, что эксплуатационные организации некоторых регионов Российской Федерации ограничивают использование бортовых втулок и рекомендуют устанавливать вместо них неразъемные соединения полиэтилен-сталь. Жесткая приварка фланца к стальной части неразъемного соединения является более надежным соединением, и не требует последующего обслуживания и ремонта.

Наша компания производит неразъемные соединения полиэтилен-сталь для водопроводов из полиэтиленовых труб различного диаметра ПЭ 80, ПЭ 100, SDR 21, SDR 17, SDR 13.6, SDR 11, а также НСПС для газа.

Наименование НСПС

ПЭ80

ПЭ100

32/25*3,2 (сталь ГОСТ 3262)

SDR 11

SDR 11

50/40*3,5 (сталь ГОСТ 3262)

-

SDR 11

63/57*3,5 (сталь ГОСТ 10705)

SDR 11, SDR 13.6

SDR 11, SDR 13.6, SDR 17

75/76*3,5 (сталь ГОСТ 10705)

SDR 13.6

SDR 11, SDR 13.6, SDR 17, SDR 21

90/89*3,5 (сталь ГОСТ 10705)

SDR 11, SDR 13.6

SDR 11, SDR 13.6, SDR 17, SDR 21

110/108*4 (сталь ГОСТ 10705)

SDR 11, SDR 13.6

SDR 11, SDR 13.6, SDR 17, SDR 21

125/108*4 (сталь ГОСТ 10705)

SDR 13.6

SDR 11, SDR 13.6, SDR 17

140/133*4 (сталь ГОСТ 10705)

-

SDR 11, SDR 13.6, SDR 17

160/159*5 (сталь ГОСТ 10705)

SDR 11, SDR 13.6

SDR 11, SDR 13.6, SDR 17, SDR 21

180/159*5 (сталь ГОСТ 10705)

-

SDR 11, SDR 13.6, SDR 17, SDR 21

200/168*5 (сталь ГОСТ 10705)

-

SDR 11

200/219*6 (сталь ГОСТ 10705)

SDR 13.6

SDR 11, SDR 13.6, SDR 17, SDR 21

225/219*6 (сталь ГОСТ 10705)

SDR 11, SDR 13.6

SDR 11, SDR 13.6, SDR 17, SDR 21

250/219*6 (сталь ГОСТ 10705)

-

SDR 11, SDR 13.6

250/273*7 (сталь ГОСТ 10705)

-

SDR 17, SDR 21

280/273*7 (сталь ГОСТ 10705)

SDR 11, SDR 13.6

SDR 11, SDR 13.6, SDR 17, SDR 21

315/273*7 (сталь ГОСТ 10705)

SDR 11, SDR 13.6

SDR 11, SDR 13.6

315/325*7 (сталь ГОСТ 10705)

SDR 11, SDR 13.6

SDR 11, SDR 13.6, SDR 17, SDR 21

355/325*8 (сталь ГОСТ 10705)

-

SDR 11, SDR 13.6, SDR 17

400/377*8 (сталь ГОСТ 10705)

-

SDR 11, SDR 13.6, SDR 17

400/426*8 (сталь ГОСТ 10705)

-

SDR 11, SDR 13.6, SDR 17

450/426*8 (сталь ГОСТ 10705)

-

SDR 11, SDR 13.6, SDR 17

500/426*8 (сталь ГОСТ 10705)

-

SDR 11

500/530*8 (сталь ГОСТ 10705)

-

SDR 11, SDR 13.6, SDR 17, SDR 21

560/530*8 (сталь ГОСТ 10705)

-

SDR 11, SDR 13.6, SDR 17, SDR 21

630/530*8 (сталь ГОСТ 10705)

-

SDR 11

630/630*8 (сталь ГОСТ 10705)

-

SDR 11, SDR 13.6, SDR 17, SDR 21

710/630*8 (сталь ГОСТ 10705)

-

SDR 11, SDR 13.6

710/720*8 (сталь ГОСТ 10705)

-

SDR 13.6, SDR 17, SDR 21

800/720*8 (сталь ГОСТ 20295)

-

SDR 13.6

800/820*10 (сталь ГОСТ 20295)

-

SDR 13.6, SDR 17, SDR 21

900/820*10 (сталь ГОСТ 20295)

-

SDR 13.6, SDR 17, SDR 21

1000/1020*12 (ст. ГОСТ 20295)

-

SDR 13.6, SDR 17, SDR 21

1200/1220*12 (ст. ГОСТ 20295)

-

SDR 13.6, SDR 17, SDR 21

1400/1420*12 (ст. ГОСТ 20295)

-

SDR 13.6, SDR 17, SDR 21


В компании "Синтез Пайп" вы можете приобрести не только нспс для воды, но и конденсатосборники, термозапорные клапаны, изолирующие соединения и прочие изделия для газификации.

Применение НСПС

НСПС для водопроводов позволяют:

  • применять стальную или чугунную запорную арматуру в полиэтиленовых трубопроводах;
  • применять стальные отводы в полиэтиленовых трубопроводах; поочередную замену участков стальных трубопроводов на полиэтиленовые до полной замены существующего стального трубопровода на полиэтиленовый и т.д.;
  • врезку ответвлений из полиэтиленовых труб в существующий стальной трубопровод и т.п.

Производство неразъемных соединений полиэтилен сталь (НСПС) для газопроводов

Описание неразъемных соединений пэ сталь (НСПС)

Неразъемное соединение полиэтилен–сталь (переход полиэтилен сталь) для систем газопроводов представляет собой изделие, в котором герметично соединены между собой отрезок стальной трубы и отрезок полиэтиленовой газовой трубы.

Переходы пэ сталь: производство

Производство неразъемных соединений (переходов пэ сталь) осуществляется в строгом соответствии с оригинальными техническими условиями.

Маркировка переходов полиэтилен сталь

Все производимые неразъемные соединения (переходы пэ сталь) маркируются для их последующей идентификации. Маркировка производится методом горячего клеймения или с помощью информационных стикеров. Маркировка содержит наименование изделия, наименование завода-изготовителя, номер партии и дату производства.

Компания «Синтез Пайп» производит неразъемные соединения (переходы) полиэтилен-сталь из всей линейки диаметров полиэтиленовых газовых труб ПЭ 80, ПЭ 100, SDR 17, SDR 11, SDR 9.

Наименование НСПС

ПЭ80

ПЭ100

32/25*3,2 (сталь ГОСТ 3262)

SDR 11

SDR 11

40/32*3,2 (сталь ГОСТ 3262)

SDR 11

SDR 11

50/40*3,5 (сталь ГОСТ 3262)

SDR 11

SDR 11

63/57*3,5 (сталь ГОСТ 10705)

SDR 11

SDR 11, SDR 9

75/76*3,5 (сталь ГОСТ 10705)

SDR 11

SDR 11

90/89*3,5 (сталь ГОСТ 10705)

SDR 11

SDR 11, SDR 9

110/108*4 (сталь ГОСТ 10705)

SDR 11

SDR 11, SDR 9

125/108*4 (сталь ГОСТ 10705)

SDR 11

SDR 11

140/133*4 (сталь ГОСТ 10705)

SDR 11

SDR 11

160/159*5 (сталь ГОСТ 10705)

SDR 11

SDR 11, SDR 9

180/159*5 (сталь ГОСТ 10705)

SDR 11

SDR 11

200/168*5 (сталь ГОСТ 10705)

SDR 11

SDR 11

225/219*6 (сталь ГОСТ 10705)

SDR 11

SDR 11, SDR 9

250/219*6 (сталь ГОСТ 10705)

SDR 11

SDR 11

280/273*8 (сталь ГОСТ 10705)

SDR 11

SDR 11

315/273*8 (сталь ГОСТ 10705)

SDR 11

SDR 11, SDR 9

315/325*8 (сталь ГОСТ 10705)

SDR 11

SDR 11

355/325*8 (сталь ГОСТ 10705)

SDR 11

SDR 11

400/377*8 (сталь ГОСТ 10705)

SDR 11

SDR 11, SDR 9

400/426*10 (сталь ГОСТ 10705)

SDR 11

SDR 11

450/426*10 (сталь ГОСТ 10705)

SDR 11

SDR 11

500/426*10 (сталь ГОСТ 10705)

SDR 11

SDR 11, SDR 9

500/530*10 (сталь ГОСТ 10705)

SDR 11

SDR 11

630/530*10 (сталь ГОСТ 10705)

SDR 11

SDR 11, SDR 9

630/630*10 (сталь ГОСТ 10705)

SDR 11

SDR 11


Кроме того, "Синтез Пайп" поставляет сварные фасонные изделия из полиэтилена низкого давления, цокольные вводы, изолирующие фланцевые соединения и другие необходимые изделия для газификации и водоснабжения.

Применение НСПС

НСПС для газопроводов позволяют:

  • изготавливать на их основе газовые цокольные вводы различных диаметров (применяются для подводки газопровода непосредственно к жилому дому от подземного полиэтиленового газопровода с переходом на наружный стальной, а также в «обвязке» газовых шкафов, ГРП, котельных и т.д.);
  • применять стальную запорную арматуру в газовых полиэтиленовых трубопроводах;
  • применять их в качестве заглушек в магистральных и внутрипоселковых полиэтиленовых газопроводах;
  • поочередную замену участков стальных трубопроводов на полиэтиленовые до полной замены существующего стального трубопровода на полиэтиленовый и т.д.

Испытание НСПС

Все неразъемные соединения (переходы) полиэтилен-сталь для газопроводов производства «Синтез Пайп» проходят испытания на:

  • герметичность;
  • стойкость к осевой нагрузке;
  • стойкость при постоянном внутреннем давлении.
