Врезка в полиэтиленовые трубопроводы с давлением 1,0 МПа

В свете актуализации применения полиэтиленовых труб больших диаметров (до 630 мм) при строящихся газопроводах насущным становится вопрос о возможности осуществления врезки в существующую линию ПЭ газопровода труб диаметром от 110 мм.

Существующие технологии, применяемые при проведении подобных мероприятий, предполагают остановку работы газопровода с использованием в процессе редукционного тройника. Это влечет за собой немалые расходы. Существует вариант, не требующий отключения от сети, но в этом случае должно применяться специальное фитинги марки Friatec, Georg Fischer, AGRU и других производителей.

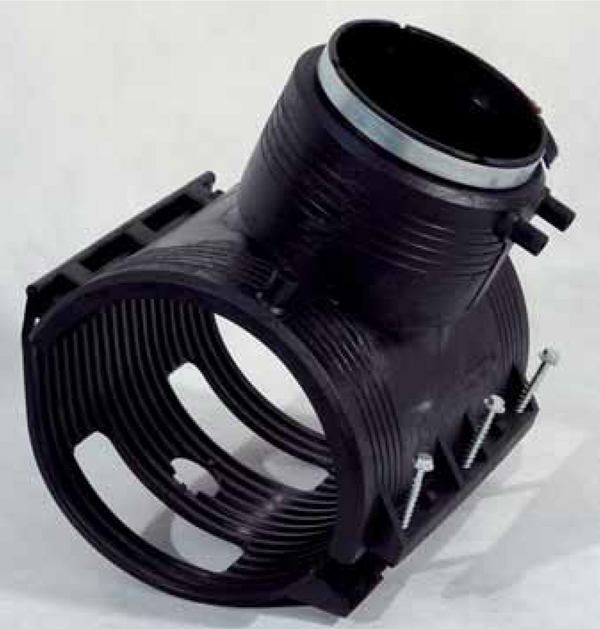

Седелка типа «Сатурн»

GF производит продукт, называемый Branch Fitting, который можно описать как «накладываемый фитинг». Однако такая деталь приспособлена для использования на новых газопроводах диаметром 90–125 мм. Диаметр же существующей трубы может составлять до 250 мм. С помощью аналогичного продукта от Friatec в комплексе с шаровым краном d-90 можно перекрывать газовую линию диаметром 250–450 мм.

Данные варианты дают возможность врезать существующий ПЭ газопровод в ново построенную ветку, однако в значительной мере осложняют задачу проектировщика, ограничивая его действия при выборе диаметра рабочей трубы.

Парадокс состоит в том, что для проведения подобных работ необходимо оборудование, которое обойдется монтажной компании-подрядчику порядка 4–5 тыс. евро. Но за работы, связанные с врезкой, отвечают эксплуатационные службы, поэтому, по логике, и оборудование приобретать должны они. Однако такого рода работ сегодня выполняется столь мало, что такие расходы окажутся попросту нецелесообразными.

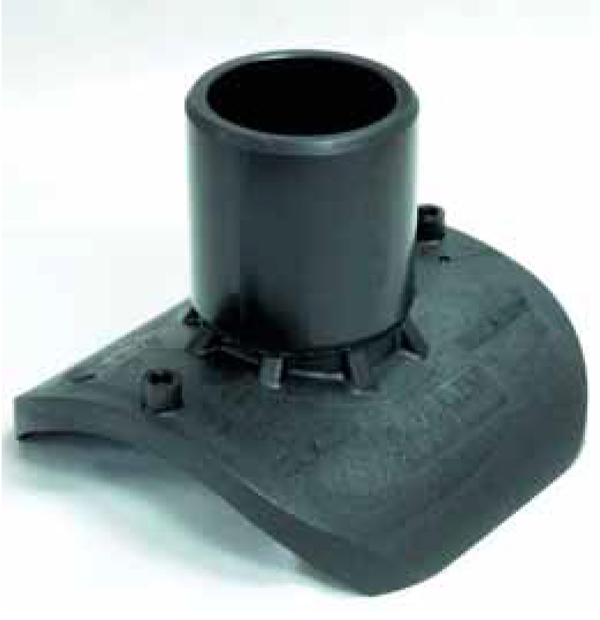

Патрубок-накладка FRIALEN (FRIATEC)

Аренда оборудования для врезки в ПЭ газопроводы

Именно аренда необходимого оборудования, казалось бы, становится выходом из описанной ситуации. С этой целью наша компания приобрела один комплект, но идея не нашла своего развития именно по причине высокой его стоимости. Величина залога, а также необходимость выезда наших специалистов на объект с целью обучения сотрудников монтажной организации – все это становится ощутимой затратной частью для подрядчика, в рабочую смету которого подобные расходы попросту не заложены. Да и – опять же – официально вопросами врезки занимаются соответствующие службы.

Однако реалии диктуют свои правила, и в свете жесткой конкуренции исполнитель пытается предоставить заказчику комплексный сервис, включающий в себя, в том числе, и врезку смонтированного ПЭ газопровода в существующую систему. Но на этой стадии подрядчик вынужден каким-то образом решать проблему финансового характера.

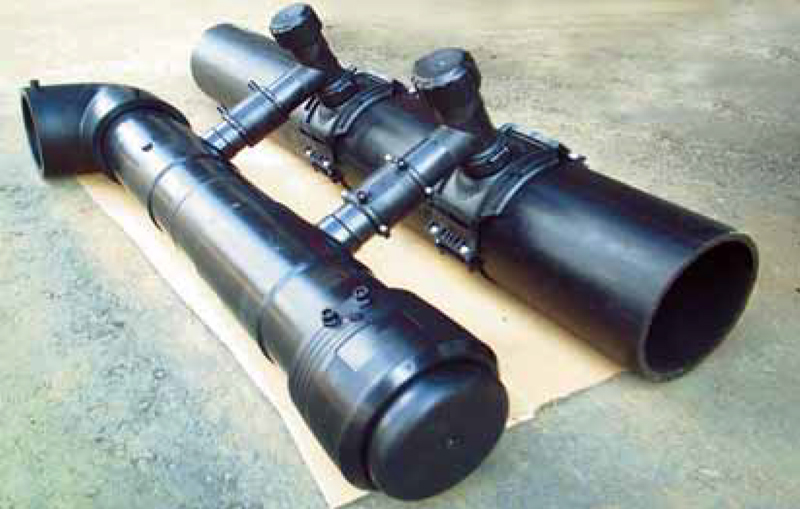

Узел врезки

Выход из ситуации

Если оттолкнуться от принципов гидродинамики, станет совершенно понятно, что даже использование стандартных седелок с пропускной способностью 63 мм, а также применение давно известной технологии врезки с их помощью в трубопроводы от 315 мм и более, становится выходом из такой ситуации. При этом, посредством соединения между собой нескольких подключенных седелок, можно исключить известную проблему с понижением входного диаметра.

При этом седелки должны монтироваться на газопровод диаметром до 500 мм на расстоянии друга от друга не меньше 40 см (от одной оси входного отверстия до другой). Их необходимое количество определяется путем гидравлического расчета узла врезки нового трубопровода, а между собой они соединяются посредством параллельного подсоединения трубы с диаметром аналогичным диаметру существующего газопровода.

Чтобы получить подобную конструкцию, понадобятся хорошо известные монтажникам элементы: седелки с выходным отверстием d-63 и редукционные тройники с диаметром, соответствующим диаметру построенного газопровода и выходом на d-63. На предложенном изображении можно наглядно увидеть, как будет выглядеть рабочий узел врезки.
