Седелочный отвод как альтернатива редукционному тройнику

Как в процессе обустройства, так и при эксплуатации ПЭ трубопроводов на каком-то этапе появляется необходимость в создании дополнительных разветвлений меньшего диаметра. До сегодняшнего дня считалось, что чем больший диаметр имеет трубопровод, тем больше решений существует при устройстве отвода. Однако все эти решения были тесно сопряжены с большими расходами материального и трудового ресурса, особенно если речь шла об уже существующем трубопроводе.

Но технологии уверенно движутся вперед: современные производители полиэтиленовых изделий предложили новые пути решения проблемы, отличающиеся от старых вариантов значительным снижением затрат и простотой реализации.

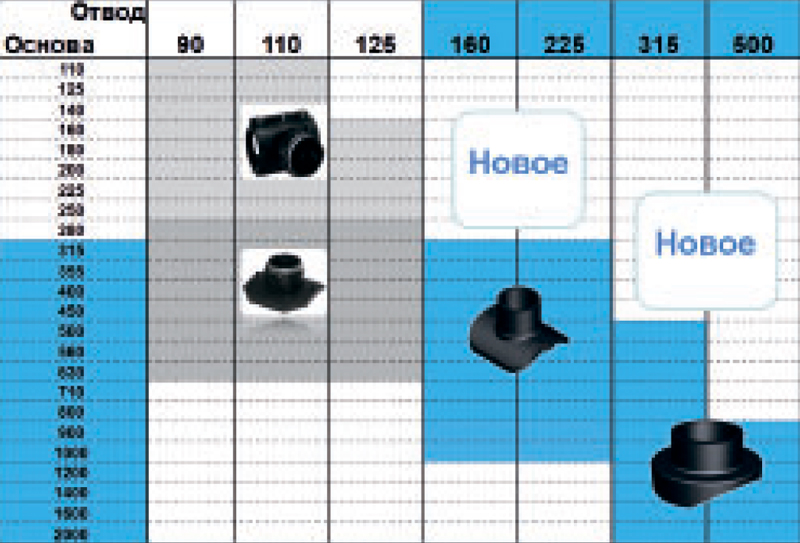

Ассортимент седелочных отводов Georg Fischer ELGEF+

Свежие идеи

Одним из путей, проверенных на практике, становится использование системы электрофузионных седелочных отводов марки Georg Fischer. Посредством их применения можно выполнять врезку в газо- и водопроводы диаметром до 2000 мм, создавая выходную ветвь размером до d-500.

Данная система включает в себя несколько основных элементов:

  • непосредственно рабочий отвод;
  • монтажная рама в комплекте;
  • комплект для фиксации;
  • набор для сверления;
  • зачистное приспособление.

Новые седелочные отводы принципиально отличаются от концепции небезызвестной системы «Сатурн». Здесь присутствует лишь один закладной нагреватель – в таких фитингах к трубопроводу приваривается только седелка. Деталь представляет собой литой патрубок, соединяющийся с частью трубопровода либо путем стыковой сварки, либо с применением электрофузионной муфты.

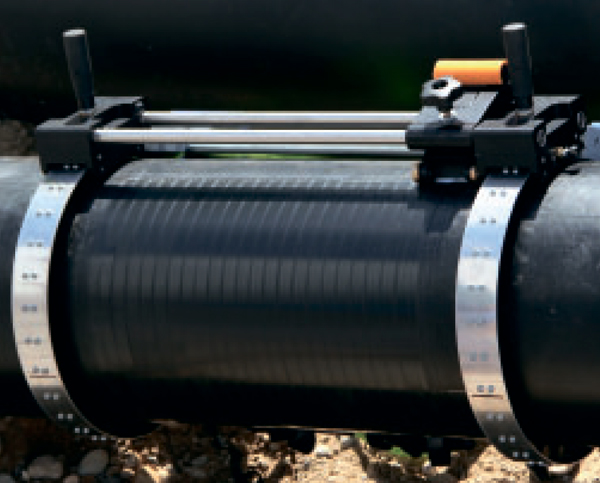

Монтажная рама – один из ключевых фрагментов системы. В процессе монтажа седелочных отводов на нее приходятся большие нагрузки, поэтому она отличается конструкционной прочностью, оснащаясь надежными элементами и гибким каркасом.

Конструкция рамы предполагает точное размещение относительно разметки на поверхности трубопровода. Такая особенность дает возможность корректно совмещать оси седелочного отвода и основной трубы даже в сложных условиях. Конструкционная точность этого элемента обусловлена также тем, что она выполняет функцию направляющей для зачистного приспособления в процессе выполнения подготовительных работ.

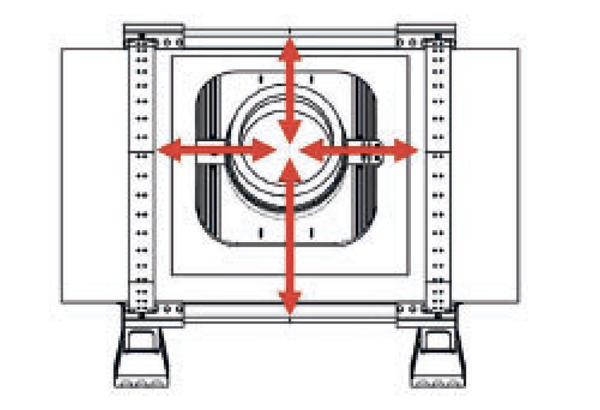

С помощью зачистного приспособления оконного типа можно обрабатывать поверхность трубы только на том участке, где предполагается монтаж седелочного отвода. На корпусе устройства имеется разметка в виде стрелок, показывающих в процессе работы направление движения лезвия, что облегчает сварщику выполнение задачи в соответствии с технологическими требованиями и нормами. Здесь левый верхний угол играет роль крайней позиции.

Несмотря на то, что ширина лезвия эффективно снимает довольно немалую площадь стружки, от сварщика, выполняющего эти работы, требуется немало физических усилий. При этом он сам может выбирать, на сколько смещать нож относительно участка обработанной поверхности – на 1/3 или 2/3 его ширины – от чего и будет зависеть степень прилагаемых усилий и количество времени, которое займет весь процесс.

На зачищенном фрагменте трубы неизбежно удаляется и разметка на ее поверхности, однако с монтажом седелочного отвода не возникает дополнительных сложностей. Он легко направляется по оси и точно располагается в нужном месте трубы, благодаря меткам, присутствующим на нем и на монтажной раме.

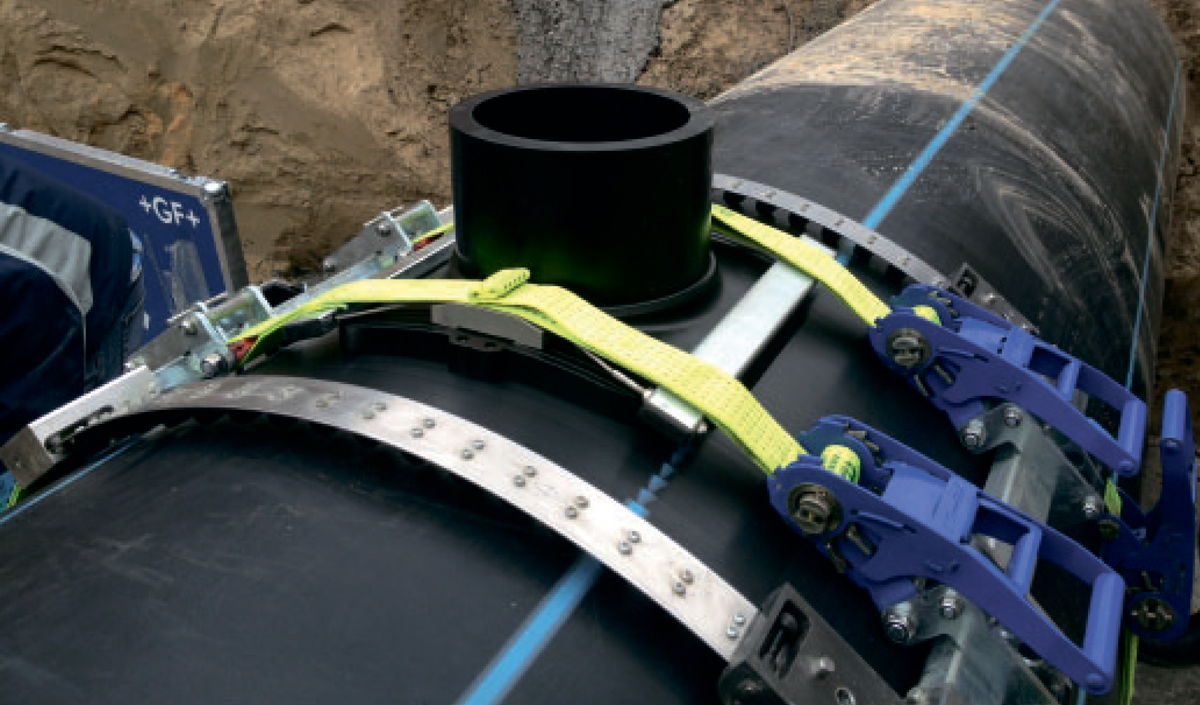

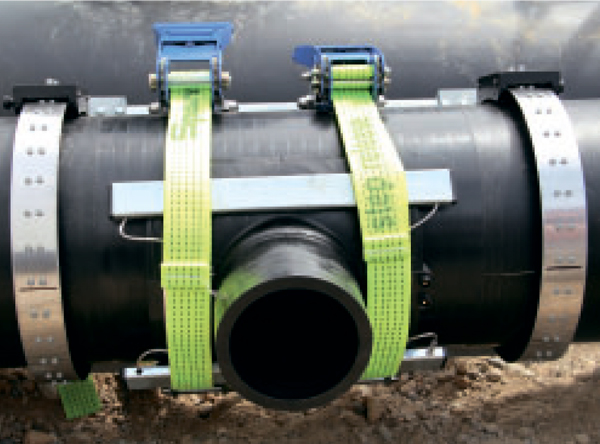

Функция прижимного комплекта – надежное закрепление седелочного отвода на участке трубы перед началом проведения сварочных работ. Он позволяет зафиксировать элемент, обеспечив равномерное прилегание, а значит, и равномерное прогревание всех поверхностей. Благодаря этому сварное соединение получается качественным по всем соприкасающимся линиям отвода и трубы.

Прижимной комплект оснащен также специальными индикаторами, которые имеются на натяжных ремнях. С их помощью сварщик может оценивать степень натяжения ремней и плотность прилегания фитинга к трубе.

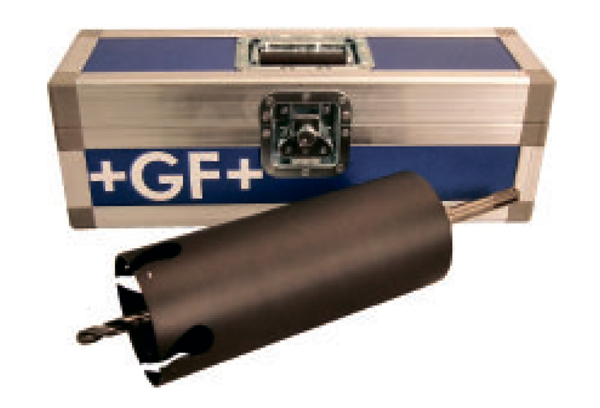

По окончании сварочного процесса, на стадии подготовки врезки в основной трубопровод, крайне желательно опрессовать конструкцию со стороны выходного патрубка, с целью проверки герметичности соединения. При положительном результате, если утечка не обнаружена, можно приступать к непосредственной врезке. На этом этапе помогут корончатые сверла, которые специально имеются в комплекте предлагаемого оборудования от Georg Fischer.

Седелочный отвод или тройник?

Принимая решение об использовании в процессе резки тройника или седелочного отвода, необходимо учитывать определенные моменты, а именно:

  1. Сварные редукционные тройники, а также цельнотянутые изделия, ограничены по рабочему давлению, поэтому не всегда могут применяться в напорных водо- и газопроводах.
  2. Литые редукционные тройники и литые изделия с точечным отводом отличаются высокой ценой.
  3. Надежность сварных стыков с использованием тройников любых типов во многом зависит от квалификации и профессионализма сварщика.
  4. Громоздкость и высокая масса тройников негативно сказывается на сроках их поставки, а также влечет дополнительные расходы при транспортировке.

Принимая во внимание аспекты перевозки и хранения литых тройников с редукционным переходом и седелочных отводов, с помощью которых можно собрать подобный переход, несложно сделать вывод об очевидной выгоде применения отводов. Подтверждение этому можно увидеть в таблице ниже.

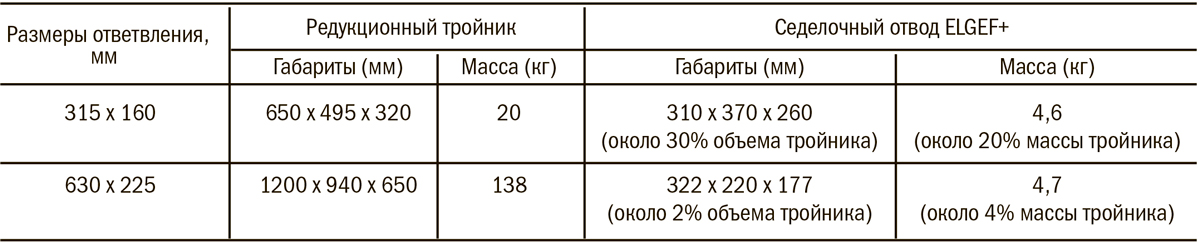

Сравнение габаритов и веса седелочного отвода ELGEF+ и редукционного троийника 90°

Как можно убедиться из указанных данных, седелочные отводы электрофузионного типа значительно меньше тройников и легче их по размеру. Это указывает на то, что в части складирования, перевозки и монтажа они будут обходиться гораздо дешевле.

И самое главное: процесс выполнения врезки на уже действующем водо- или газопроводе посредством применения седелочного отвода быстрее примерно в 3 раза.

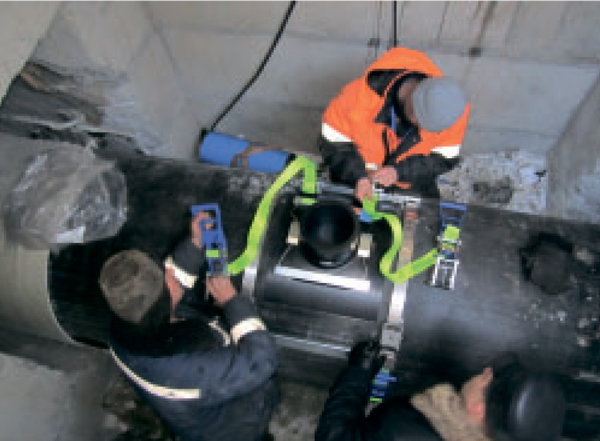

Практика с установкой новых седелочных отводов отлично себя зарекомендовала в различных регионах России, например, в Орле, Екатеринбурге, Санкт-Петербурге, а также в некоторых европейских городах.

Опубликовано: 6 октября 2016 г.
