Что это за показатель - SDR для труб?

Стандартное размерное отношение или Standart Dimension Ratio, сочетание, давшее начало этой аббревиатуре. Речь идет об SDR для труб из полиэтилена, и наиболее простой формулой по его определению выглядит:

SDR = dn / en

Где dn – диаметр наружный, en – толщина стенки трубы. Итак, мы понимаем, чем тоньше труба, тем больше SDR и наоборот. На самом деле, рассчитать через указанный в маркировке SDR можно как раз толщину стенки, потому что показатель этот стандартный: 41, 33, 26, 21, 17,6 и ниже, до 9 – все это SDR разных по толщине труб. Кроме того, зависит стандартное размерное отношение от другого показателя, а именно – серии трубы:

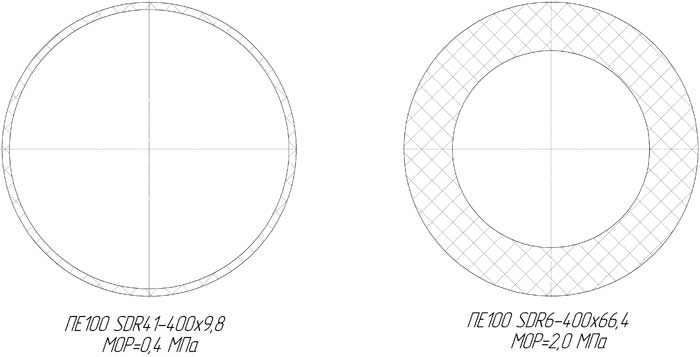

SDR 41 SDR 33 SDR 26 SDR 21 SDR 17,6 SDR 17 SDR 13,6 SDR 11 SDR 9 SDR 7,4 SDR 6

SDR = 2S + 1

где S и есть серия.

Что такое серия?

Для выпускаемых по ГОСТ 8032 отечественных и соответствующих ему зарубежных труб S – величина нормированная и зависящая от типоразмера изделия. Она поможет определить, во сколько раз напряжение в стенке трубы от оказываемого рабочего давления МОР превышает это рабочее давление. Например, серия 2,5 говорит – в два с половиной раза допустимое напряжение выше МОР.

Само максимальное рабочее давление, при котором (в постоянном значении) срок службы трубы достигает заявленных производителем 50 или 100 лет, рассчитывается так:

МОР=2 MRS/[C(SDR-1)]

Где MRS - минимальная прочность ПЭ в длительной эксплуатации, а С – коэффициент запаса прочности. С SDR мы уже знакомы. С может принимать значения 1,25 (для холодных труб), 2 или 3,15 – для горячих труб или транспортирующих взрывоопасные газы. На серию внимания при выборе особо не обращают. Достаточно подбирать трубы по MRS и SDR, если уже известны условия эксплуатации.

Опубликовано: 22 сентября 2015 г.
